Процесс и план испытания напряжения проводов для сухого трансформатора Jiangsu Wanda Transformer

Группа проводки сухого трансформатора представляет собой комбинацию первичной и вторичной обмоток трансформатора; существует два распространенных метода соединения обмоток трансформатора, а именно «треугольник» и «звезда»; при треугольной разводке «Yn» обозначает группу соединения трансформатора «D» означает тройку, что означает звезду, а n означает с нейтральной линией; «11» означает подключение нейтральной линии трансформатора, Y означает звезду, которая представляет линейное напряжение первичной стороны UAB330 градусов (или отведение на 30 градусов), которое отстает от линейного напряжения Uab на вторичной стороне устройства.

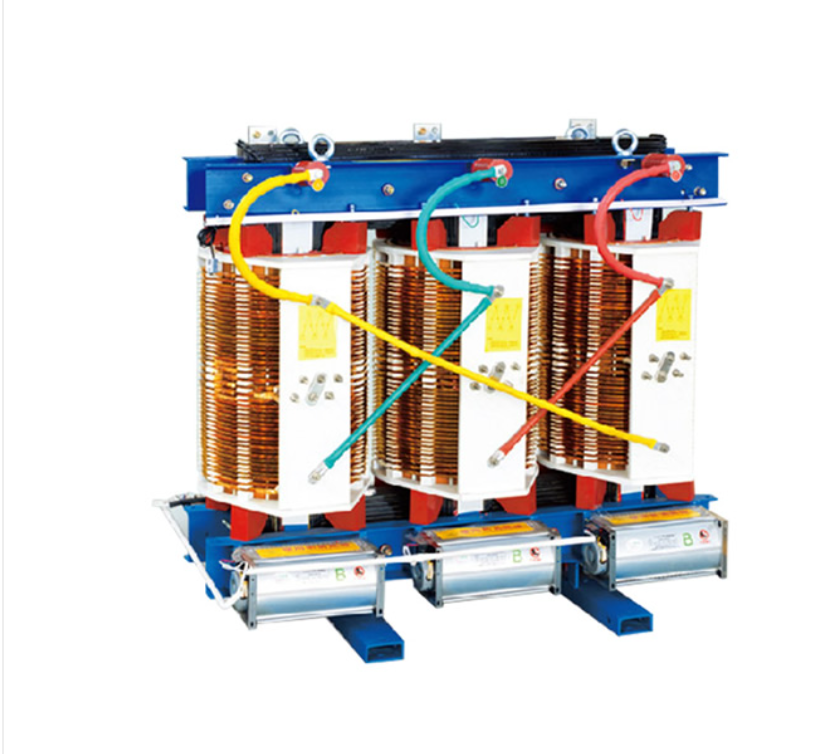

Национальные стандарты потерь сухого трансформатора: потери на холостом ходу: 2700 Вт, потери на нагрузке: 13 500 Вт (120 градусов). Если трансформатор работает (при номинальной нагрузке) в номинальных условиях (она существует с момента подключения трансформатора к сети), то общие потери трансформатора составляют 2700+13500=16200Вт, а сам трансформатор потребляет 16200/1000=16,2 киловатт-часа в час. Однако работайте при номинальной нагрузке. Потери нагрузки трансформатора уменьшаются примерно пропорционально квадрату тока по мере уменьшения тока нагрузки. Однако потери на холостом ходу остаются неизменными. Таким образом, трансформаторы с низкими потерями принесут пользователям большую экономическую выгоду. Трансформаторы сухого типа широко используются в местном освещении, высотных зданиях, аэропортах, терминалах, машинах и оборудовании с ЧПУ и других местах, не погруженных в изоляционное масло. Проще говоря, трансформаторы сухого типа имеют железный сердечник и обмотки. Способы охлаждения подразделяются на естественное воздушное охлаждение (АН) и принудительное воздушное охлаждение (AF). При естественном воздушном охлаждении трансформатор может работать с номинальной мощностью. Трансформаторы, как правило, недолговечны при принудительном воздушном охлаждении, а выходная мощность трансформатора может быть увеличена на 50%. Он подходит для периодической перегрузки или работы с перегрузкой из-за длительной непрерывной работы в случае чрезвычайной ситуации; поскольку потери нагрузки и напряжение импеданса значительно увеличиваются во время перегрузки, он находится в неэкономичном рабочем состоянии, поэтому его не следует переводить в длительную непрерывную работу с перегрузкой.
